* Access Layer Switch에서 구현하는 UplinkFast
단절되지 않는 Network를 위해 Convergence Time을 줄이는 것은 매우 중요하다.

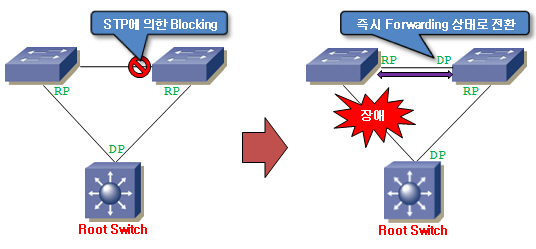

UplinkFast를 사용하면 Convergence가 빨라진다. UplinkFast는 아래 그림과 같이 사용중이던 Link가
Down되었을 경우 Blocking 상태에서 대기 중이던 Port를 즉시 Forwarding 상태로 바꾼다.
이 UplinkFast는 Switch에 직접 연결된 Link에 장애가 발생하면 동작한다.
UplinkFast를 적용하지 않을 경우 Root Switch와 연결된 Link의 장애 발생시 STP에 의해 Blocking 상태인 Port는 Listening 상태로 변경된다. 이후 30초가 지나야 Forwarding 상태로 바뀌고 Blocking 상태의 Port는 정상적인 통신이 이루어 진다.
여기서 한가지 주의 할점은 UplinkFast는 Access Layer Switch에서 설정해야 한다. Root Switch는 Blocking 상태의 Port가 없기 때문에 UplinkFast를 설정해도 효과가 없다. 또, UplinkFast를 설정하면 해당 Switch를 Access Switch로 만들기 위해 자신의 우선 순위를 기본 32768에서 49152로 변경한다. 따라서, spanning-tree vlan root 명령어나 spanning-tree vlan priority 명령어를 사용하여 특별히 조정을 하지 않은 상태의 Root Switch에서 UplinkFast를 설정하면 Access Layer Switch로 변경 되기 때문이다.
UplinkFast 구현 Command
Switch(config)#spanning-tree uplinkfast [max-update-rate]
